Funkce a technické parametry
Seznamte se podrobněji s funkcemi a technickými parametry inteligentní měřicí jednotky.

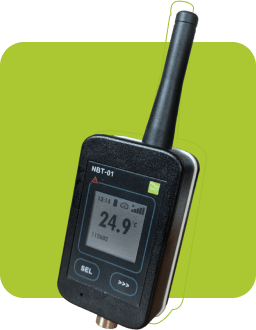

Funkce měřicí jednotky NBT-01
- Jedno interní čidlo (SHT31 – teplota/vlhkost) a až 3 externí čidla
- Přesnost až ± 0,1 ºC (závisí na použitém typu čidla)
- Možnost metrologické kalibrace
- Teplotní čidla (SHT31, DS18B20, Pt100, Pt1000, NTC, termočlánky)
- Vlhkost (čidlo SHT31 – senzor teploty a vlhkosti) – typická přesnost ± 2 % RH
- Dveřní kontakt
Technické parametry
| Připojení | NB-IoT modem Quectel BC66, anténní konektor SMA, LTE pásma 8 a 20 (případně i další v závislosti na použité anténě) |
|---|---|
| Napájení | Bateriové napájení rozsah 2,1–3,3 V, vyměnitelný napájecí článek LiMnO2/3 V/4200 mAh |
| Výdrž baterie | Až 4 roky v závislosti na nastavení a kvalitě signálu |
| Teplotní rozsah okolí | 0–40 °C |
| Krytí | IP65 (kompletní ochrana proti vniknutí prachu a intenzivnímu stříkání vody z jakéhokoli směru) |
| Paměť | 8 MB pro uložení až 1 milionu naměřených datových hodnot |
| Hodiny | Hodiny reálného času synchronizované přes NTP |
| Čidla | Čidla pohybu a polohy (akcelerometr/IMU) |
| Grafický displej | Rozlišení 128×128 px, vysokosvítivá červená LED pro alarmy, dvě ovládací tlačítka a piezo |
Jak funguje IoT (internet věcí)
Chytrá jednotka IoT (IoT = Internet of Things) je mimo elektroniky, softwaru a senzorů vybavena síťovou konektivitou. Je proto schopná se připojit k internetu a odesílat naměřená data pomocí sítě NB-IoT.
Jednotku lze v síti jako každé chytré zařízení IoT jasně identifikovat díky implementovanému výpočetnímu systému. A je tak schopná pracovat samostatně v existující infrastruktuře internetu.
NB-IoT je speciální síť, která je určena výhradně pro přenos dat. Umožňuje připojit všechna chytrá zařízení k síti pomocí stávající infrastruktury mobilních operátorů.
Vzorkování dat a jejich odesílání přes síť NB-IoT funguje obvykle v intervalu 2 hodin. Tento interval však lze nastavit už od 1 minuty.
Výměna čidla
Externí čidla lze k měřicí jednotce připojit pevně na vaše přání. Nebo je možné použít průmyslový konektor M8, který umožňuje odpojení a připojení čidla.
V případě změny konfigurace externích čidel je nutné provést opětovnou konfiguraci firmwarové jednotky a zkalibrovat ji.
Komunikace s externím čidlem funguje přes rozhraní UART, I2C, Dallas 1-wire.
Doplnění dalších čidel
Jednotka standardně obsahuje čidla pro měření teploty a vlhkosti. Pomocí dalších čidel je však možné měřit i další fyzikální veličiny.
- Jednotku je možné pomocí impulsních vstupů konfigurovat pro připojení k vodoměrům, elektroměrům apod.
- Pomocí analogového digitálního převodníku (16-bit sigma-delta ADC) je možné měřit analogové veličiny, jako je napětí, proud, odpor apod.
